Açıklama

Teknik parametreler

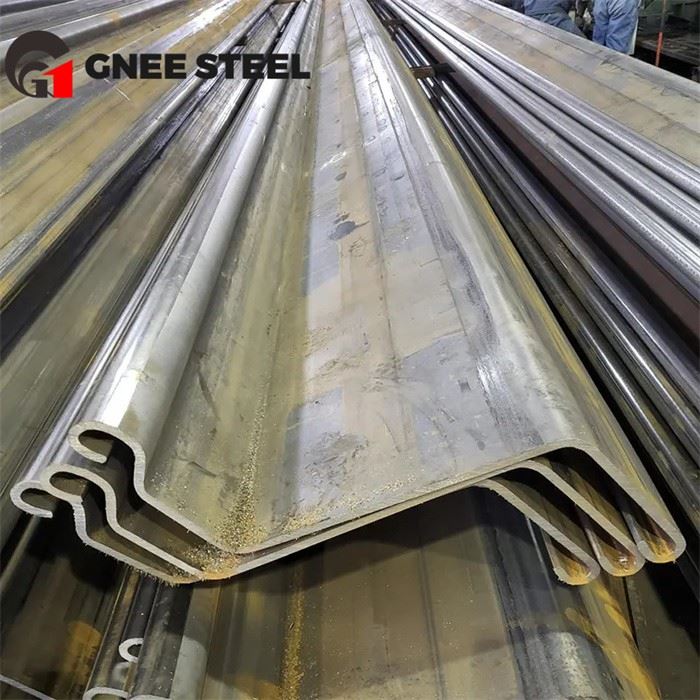

Z Kesitli Sac Kazık

Z-tipi çelik levha kazık, benzersiz şekli ve mükemmel performansıyla yaygın olarak kullanılan bir yapıdır. Z-tipi çelik levha kazık, inşaat mühendisliği, su koruma mühendisliği, inşaat mühendisliği ve köprü mühendisliği alanlarında yaygın olarak kullanılan, yüksek mukavemet, iyi stabilite, uygun yapı, dayanıklılık ve çevre koruma ile karakterize edilir.

z tipi palplanş boyutları

	Genişlik (w)	yükseklik (h)	flanş (tf)	ağ (iki)	Çapraz saniye alanı (A)	ağırlık	kaplama alanı	kesit alanı (A)	ağırlık	eylemsizlik momenti (ly)	elastik modül (Sx)	plastik modül (Sx)	eğilme anı (Maks.)	bükülme momenti (Maks.)
	mm	mm	mm	mm	cm²	kg/m	m²/m	cm²/m	kg/cm²	santimetre⁴/m	santimetre³/m	santimetre³/m	kN-m/dak	kN-m/dak
Bölüm	(içinde)	(içinde)	(içinde)	(içinde)	içinde²	lbs/ft	ft²/ft	içinde²/ft	lbs/ft²	içinde⁴/ft	içinde³/ft	içinde³/ft	kip-ft/ft	kip-ft/ft
HRZ12-770	770	343.5	8.6	8.5	92.99	72.8	1.96	120.8	94.5	21496	1252	1488	518	561
HRZ12-770	30.31	13.52	0.339	0.335	14.41	48.92	6.44	5.71	19.37	157.4	23.3	23.3	116.4	126.1
HRZ13-770	770	344	9.1	9	97.4	76.2	1.96	126.5	99	22433	1304	1551	540	585
HRZ13-770	30.31	13.54	0.358	0.354	15.1	51.22	6.44	5.98	20.28	164.3	24.3	24.3	121.3	131.4
HRZ14-770	770	344.5	9.6	9.5	101.8	79.6	1.96	132.2	103.4	23370	1357	1613	561	608
HRZ14-770	30.31	13.56	0.378	0.375	15.78	53.52	6.44	6.25	21.19	171.1	25.2	25.2	126.2	136.7
HRZ12-700	700	314.2	8.6	8.5	86.47	67.9	1.82	123.5	97	18971	1208	1418	500	541
HRZ12-700	27.56	12.37	0.339	0.335	13.4	45.62	5.97	5.84	19.86	138.9	22.5	26.4	112.3	121.7
HRZ13-700	700	315.2	9.6	9.5	94.47	74.2	1.82	135	105.9	20611	1308	1543	541	586
HRZ13-700	27.56	12.41	0.378	0.374	14.46	49.84	5.97	6.38	21.7	150.9	24.3	28.7	121.7	131.8
HRZ14-700	700	316.2	10.6	10.5	102.5	80.5	1.82	146.4	114.9	22262	1408	1669	582	631
HRZ14-700	27.56	12.45	0.417	0.413	15.89	54.07	5.97	6.92	23.54	163	26.2	31	131	141.9
HRZ17-700	700	420	8.5	8.4	92.99	73.3	1.97	132.8	104.7	36425	1735	2032	717	777
HRZ17-700	27.56	16.54	0.335	0.331	14.41	49.26	6.47	6.28	22.46	266.7	32.3	37.8	168.1	174.7
HRZ18-700	700	420.5	9.1	9	97.4	76.7	1.97	139.1	109.6	38001	1807	2132	748	810
HRZ18-700	27.56	16.56	0.358	0.354	15.1	51.58	6.47	6.57	22.46	278.3	33.6	39.8	168.1	182.1
HRZ19-700	700	421	9.6	9.5	101.8	80.2	1.97	145.4	114.6	39578	1880	2210	778	843
HRZ19-700	27.56	16.57	0.378	0.375	15.78	53.9	6.47	6.87	23.47	289.8	35	41.2	174.9	189.4
HRZ20-700	700	421.5	10.1	10	106.2	83.7	1.97	151.7	119.5	41155	1953	2304	808	875
HRZ20-700	27.56	16.59	0.398	0.394	16.46	56.22	6.47	7.17	24.48	301.4	36.3	42.9	181.6	196.7
HRZ24-700	700	459.2	11.3	11.2	122.06	95.8	2.05	174.4	136.9	55949	2437	2875	1008	1092
HRZ24-700	27.56	18.08	0.445	0.441	18.92	64.39	6.71	8.24	28.04	409.7	45.3	53.7	226.7	245.5
HRZ26-700	700	460.2	12.3	12.2	131.18	103	2.05	187.4	147.1	59843	2601	3071	1076	1166
HRZ26-700	27.56	18.12	0.484	0.48	20.33	69.21	6.72	8.85	30.13	438.2	48.4	57.1	241.9	262.1
HRZ27-700	700	460.7	12.8	12.7	135.5	106.4	2.05	193.6	152	61641	2676	3089	1107	1199
HRZ27-700	27.56	18.14	0.504	0.5	21	71.48	6.72	9.14	31.12	451.4	49.8	57.5	248.9	269.6
HRZ28-700	700	461.2	13.3	13.2	140.3	110.1	2.05	200.4	157.3	63740	2764	3278	1144	1239
HRZ28-700	27.56	18.16	0.524	0.52	21.75	74.02	6.72	9.47	32.23	466.8	51.4	61	257.1	278.5
HRZ36-700	700	499.2	15.1	11.2	151.27	118.7	2.18	216.1	169.6	89753	3596	4151	1488	1612
HRZ36-700	27.56	19.65	0.594	0.441	23.45	79.8	7.14	10.21	34.75	657.2	66.9	77.3	334.5	362.3
HRZ38-700	700	500.2	16.1	12.2	161.16	126.5	2.18	230.2	180.7	94984	3798	4363	1571	1702
HRZ38-700	27.56	19.69	0.634	0.48	24.98	85.02	7.14	10.88	37.02	695.6	70.6	81.2	353.2	382.6
HRZ40-700	700	501.2	17.1	13.2	171.06	134.3	2.18	244.4	191.8	100219	3999	4610	1655	1792
HRZ40-700	27.56	19.73	0.673	0.52	26.51	90.24	7.15	11.54	39.29	733.9	74.4	85.8	372	402.9
HRZ42-700	700	499.2	18.1	14	182.12	143	2.17	260.2	204.2	105543	4228	4882	1749	1895
HRZ42-700	27.56	19.65	0.713	0.551	28.23	96.08	7.11	12.29	41.83	772.9	78.7	90.9	393.3	426
HRZ44-700	700	500.2	19.1	15	192.02	150.7	2.17	274.3	215.3	110942	4436	5096	1835	1988
HRZ44-700	27.56	19.69	0.752	0.591	29.76	101.3	7.11	12.96	44.11	812.4	82.5	94.8	412.6	446.9
HRZ46-700	700	501.2	20.1	16	201.93	158.5	2.17	288.5	226.5	116159	4635	5343	1918	2077
HRZ46-700	27.56	19.73	0.791	0.63	31.3	106.53	7.11	13.63	46.38	850.6	86.2	99.4	431.1	467
HRZ48-700	700	503.2	22.1	15	202.99	159.3	2.17	290	227.6	120467	4788	5528	1981	2146
HRZ48-700	27.56	19.81	0.87	0.591	31.46	107.09	7.11	13.7	46.63	882.2	89.1	102.9	445.3	482.4
HRZ50-700	700	504.2	23.1	16	212.41	166.7	2.17	303.4	238.2	125358	4973	5713	2057	2229
HRZ50-700	27.56	19.85	0.909	0.63	32.92	112.06	7.11	14.34	48.79	918	92.5	106.3	462.5	501
HRZ52-700	700	505.2	24.1	17	222.07	174.3	2.17	317.2	249	130403	5162	5951	2136	2314
HRZ52-700	27.56	19.89	0.949	0.669	34.42	117.15	7.11	14.99	51.01	954.9	96	110.7	480.2	520.2
HRZ48-580	580	482	19.2	15.1	178.17	139.9	2.01	307.2	241.1	115712	4801	5555	1986	2152
HRZ48-580	22.83	18.98	0.756	0.594	27.62	93.99	6.59	14.52	49.4	847.3	89.3	103.3	446.6	483.8

z palplanş uygulaması

1. inşaat mühendisliği: Z-tipi çelik sac kazık, temel iyileştirmede, şev korumada, istinat duvarında, istinat duvarında ve diğer inşaat mühendisliği projelerinde kullanılabilir; bu, toprak kütlesinin stabilitesini ve -yıkınmayı önleme rolünü geliştirebilir.

2. su koruma projesi: Güçlü su basıncı direnci ile karakterize edilen, nehir ıslahı, taşkın kontrol barajı, rezervuar sızıntı kontrolü vb. gibi su koruma projelerinde Z- tipi çelik sac kazıklar kullanılabilir.

3. inşaat projesi: Z- tipi çelik sac kazık, temel çukuru desteği, yer altı garajı, yer altı boru hattı vb. inşaat projelerinde kullanılabilir. Sağlam temel desteği sağlayabilir.

4. Köprü projesi: Z- tipi çelik sac kazık, iyi taşıma kapasitesi ve sismik performansıyla köprü ayağı temelinde, köprü ayağında, köprü ayağında ve diğer köprü projelerinde kullanılabilir.
